| 1. 원형 네오디움자석을 AAA건전지 양쪽의 - 와 + 에 같은 개수로 붙여준다. | 2. 구리 용수철을 원하는 모양으로 배치시킨다. |
| 3. 구리 용수철 안으로 건전지 기차를 넣어준다. | 4. 건전지 기차가 구리 용수철 레일을 지나 반대편 출구로 나오는 모습을 관찰한다. |

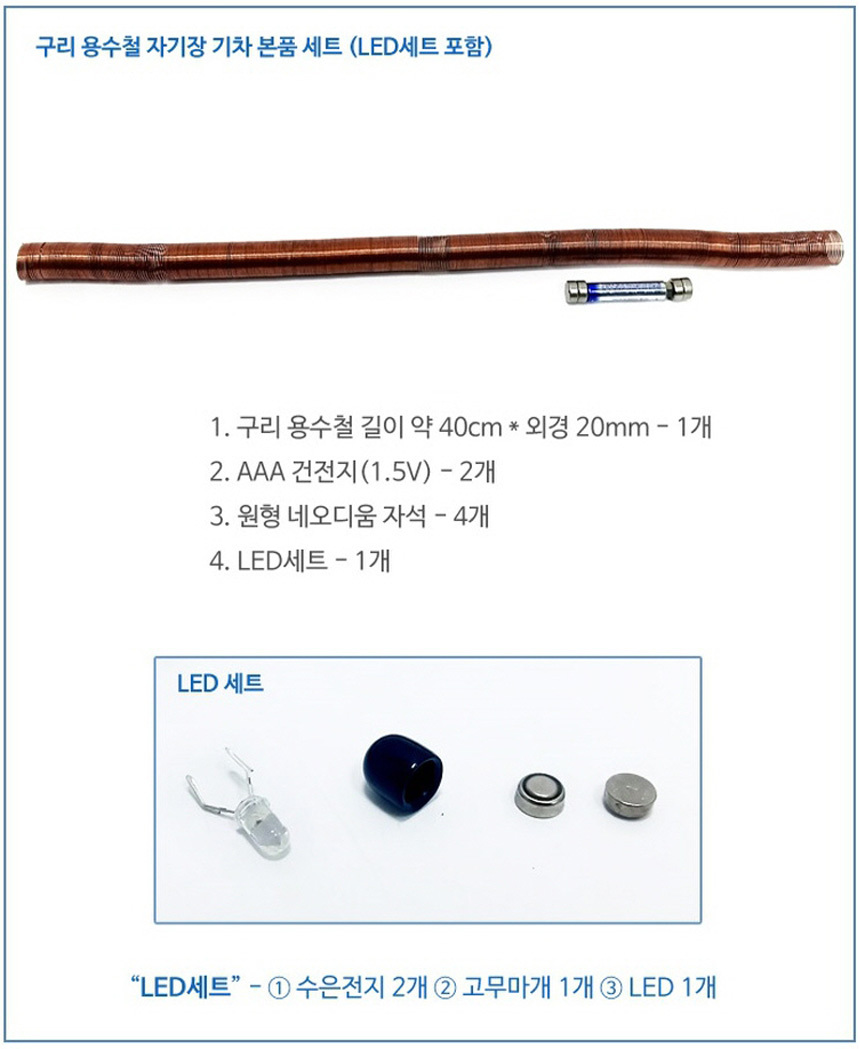

| 1. LED 1개, 고무마개 1개, 수은전지 2개를 준비한다. | 2. LED를 사진①과 같이 접어준 다음 ② 와 같이 11자로 접어준다. |
| 3. 같은방향으로 수은전지 2개를 겹쳐준다. | 4. 겹쳐놓은 수은전지를 고무마개안에 그대로 넣어준다. |

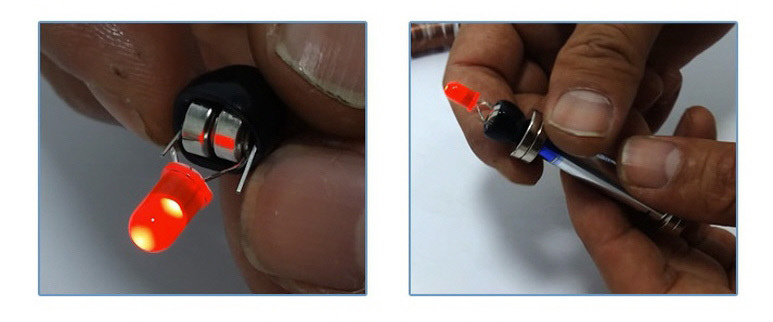

| 5. 고무마개에 끼운 수은전지 +극 과 ㅡ극에 LED의 접은다리를 그림과 같이 끼워준다. | 6. 완성된 LED세트를 건전지 기차 뒷부분에 (건전지의 ㅡ부분의 자석)에 대어주면 완성된다. |

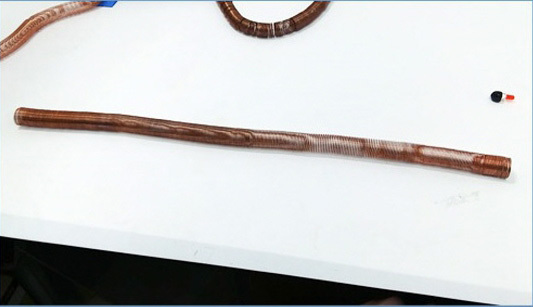

| ☞ 일자로 이동하는것을 관찰해 봅니다 | ☞ 구리용수철 양쪽끝을 원형으로 연결해 두면 건전지가 방전될때 까지 계속 이동 합니다. |
| ☞ 3~4개의 구리 용수철을 연결하여 긴 구간을 만들 수 도 있습니다. | ☞ 5~6개의 구리용수철을 연결하여 다양한 경로를 만들 수 도 있습니다. |

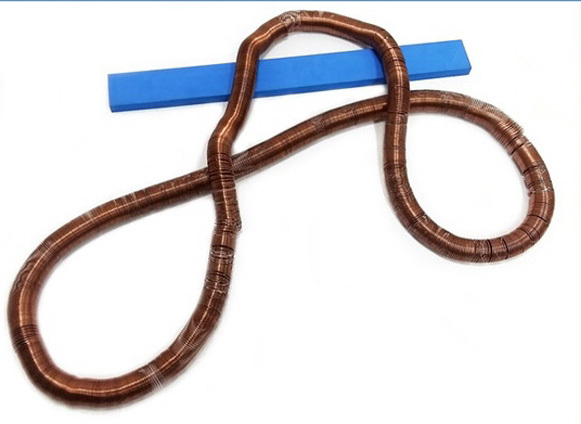

| ☞ 언덕을 만들어놔도 거뜬히 넘어 갑니다. | ☞ 구리용수철 2개를 나란히 놓으면 위에서 이동하는것도 볼수 있습니다. |

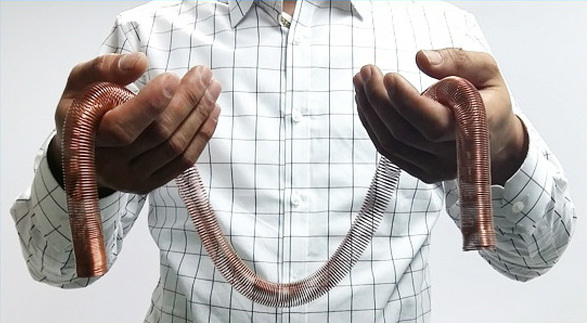

★ 구리 용수철을 이동하거나 움직일때에는 되도록 늘어나지 않도록 양손으로 조심스럽게 이동시켜야 합니다. (많이 늘어나게되면 실험효과가 약해지는데 이럴때는 용수철 전체의 양측에서 가운데로 눌러주면 어느정도는 복구가 됩니다.)
★ 2개 이상의 용수철 레일이 있다면 연결하여 더욱 길고 다양하게 만들어 여러가지 모형으로 실험할 수 있습니다. 연결할때는 사진과 같이 양 끝부분을 잘 포개어 연결합니다. (잘 포개지지 않고 어긋나면 건전지 기차가 걸려서 멈추게 됩니다.)
★ 수은전지는 LED와 연결되어 있는 순간부터 배터리가 소모되므로 사용을 하지 않을 때는 분리시켜 주면 더욱 오래 사용할 수 있습니다.
★ 건전지에 자석을 붙일때는 평면부분인 쪽을 건전지에 닿게 붙여야 합니다. (건전지 +극 ㅡ극 모두 자석의 ㅡ극과 붙여주어야 작동합니다.)
| ★주의사항★ | 네오디움자석의 자력이 강력해서 서로 순간적으로 붙으면서 깨질 수 도 있고 손가락이 끼일 경우 다칠 수 도 있으니 자석다룰때는 조심 해야 합니다. |
|---|
☆ 구리 용수철 자기장 기차의 원리 ☆
자석과 건전지의 전류가 구리용수철을 통과하면서 전류가 도선 주변에 형성되는 자기장과 기존의 자기장이 서로 상호작용을 하며 자석과 건전지를 밀어내는 원리입니다.
건전지의 +극(N)의 영향으로 구리용수철이 만들어내는 -극(S)이 자석의 -극(S)의 자기장과 밀어내고, 건전지의 -극(S)의 영향으로 구리용수철이 만들어내는 +극(N)이 자석의 -극(S)을 당겨오는 원리입니다.
그러므로 건전지의 -극(S)뱡향으로 움직이려면, 자석과 건전지가 닿는 부분을 -극(S)이 아닌 +극(N)으로 변경하면 건전지의 -극(S)방향으로 움직입니다. 이때 주의할점은 자석과 건전지 +극의 볼록한 부분이 반드시 닿아야 움직임니다. 자석의 +극의 홈이 파여있으므로 건전지의 볼록한 부분과 잘 닿지않으므로 주의해야 합니다.
